发布时间：2020-08-24 10:25:51

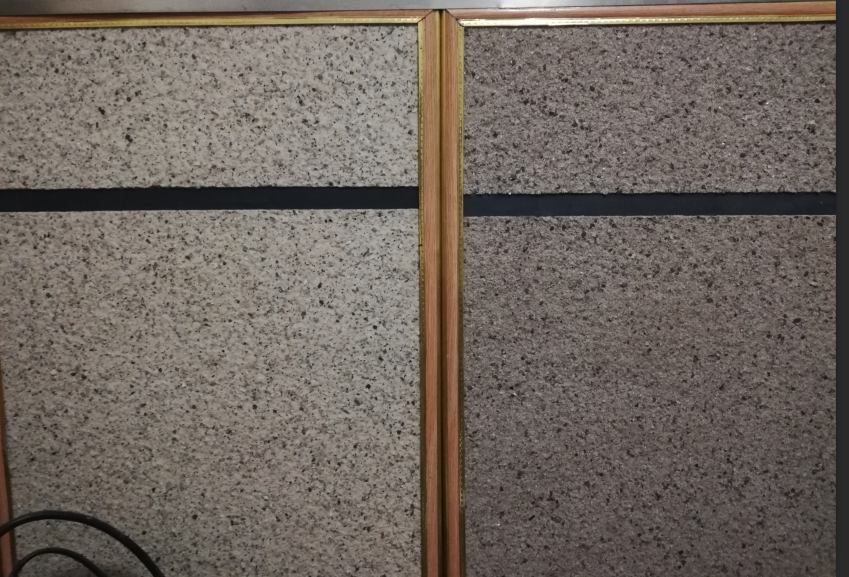

真石漆硅丙乳液在干燥后应具有良好的耐水性，因此涂层在干燥后遇水不应发***白的现象。但有些真石漆涂层在每次下雨以后，都会发白，涂层变得疏松，而在雨停后，经太阳一晒，涂层又恢复到原来的颜色。经分析，这是由于涂层的耐水性不好、吸收了水分所引起的，如油性体系仿石材料就不会有水白性问题。一般真石漆使用的都是硅丙乳液，从有机硅改性丙烯酸酯乳液的结构来分析，真石漆涂层应具有良好的抗水性。但由于硅丙乳液在合成时需加入表面活性剂，有些厂家为了增加乳液的稳定性，所用的表面活性剂大大超量；有些厂家在制备真石漆时加入缔合型碱溶胀增稠剂和羧甲基纤维素、羟乙基纤维素等物质作为增稠剂，以及加入苯甲酸钠作为防腐剂。这些物质都是水溶性的或亲水的，涂料成膜后留在涂层中，就大大降低了涂层的耐水性能。
实验说明；将硅丙乳液与石英砂混合，不加任何助剂，喷涂形成的涂层，其吸水率仅为0.41％而在上述涂料的基础上加入0.37％羟乙基纤维素，吸水率暴升至0.62％。由于真石漆的涂层较厚，一旦吸收了水分后，不容易在较短的时间内将水份释放出来，因此造成外观发白，涂层内部疏松情况。为解决上述问题，应该改进原材料和配方，首先选择质量***的乳液，近年来发展起来的有机硅改性丙烯酸酯无皂乳液（上海魔彩YM3988改性硅丙乳液）具有极高疏水性，可有效抗拒水份的入侵。其次选择碱溶胀增稠剂（上海魔彩ASE90)的增稠效果好，用量少，因此不会引起涂层性能的大幅度变化。
实验表明；真石漆表面使用有机硅改性丙烯酸酯无皂乳液罩面漆，会收到意想不到的良好效果。表现为雨水在涂层表面上呈水珠状滚落而不会渗入涂层中，可使真石漆既具有装饰效果，又具有防水功能。
